產品介紹：

　　抓斗是以電動葫蘆作為動力和傳動機構來完成開閉斗的動作，進而完成對物料的抓取與卸載。

　　結構：

　　電動抓斗主要是由頭部、電動葫蘆、拉桿、橫梁、斗部、吊環等部分組成。

　　工作原理：

　　電動抓斗包括抓斗開閉合控制裝置和上橫梁，抓斗開閉合控制裝置包括電動機、卷筒裝置、鋼絲繩、用于控制卷筒裝置旋轉的減速器、閉合限位開關、閉合開關觸發器和張開限位開關，減速器固定在上橫梁上，卷筒裝置固定在上橫梁的下方，且卷筒裝置的一端與減速器的低速端相連，電動機安裝在減速器的另一端高速軸上，張開限位開關固定在卷筒裝置的另一端，閉合開關和所述閉合開關觸發器均設置在上橫梁上部，閉合開關觸發器的一端與鋼絲繩的一端固定，閉合開關觸發器的另一端與閉合開關連接。

　　性能：

　　電動抓斗能夠懸掛于任何一種起重機的吊鉤上使用。電動抓斗是把標準的電動葫蘆裝到抓斗上作為開閉機構，控制抓斗開、閉的電動機由起重機在司機室內操縱，卷繞于電纜卷筒上，并且始終保持張緊狀態的電纜建立了電動機與司機之間的聯系。由于電動抓斗在閉合時不再象四繩抓斗那樣受閉合繩向上的拉力，抓斗自重全部都起挖掘作用，因而抓取能力大，適用于抓取礦石等難抓的物料。另外，由于電動抓斗能夠在任意的高度下開斗卸料或閉合且其開、閉斗的運動可以和起開、下降運動相重疊，故而其工作方式比單繩抓斗完善、大多數也比單繩抓斗的裝卸效率高。

　　使用優勢：

　　電動抓斗能防止鋼絲繩出現亂繩和斷繩的情況，且具有設備工作可靠、經濟效果好、結構緊湊、噪聲低和工作平穩的優點。

　　應用范圍：

　　抓斗是大、小港口搬運散裝貨物的重要搬運設備，現有港口的抓斗大多安裝在吊車、起重機或門機上，馬達抓斗還廣泛應用于食品、醫藥、化工、釀造釀酒等行業。

　　安裝調試：

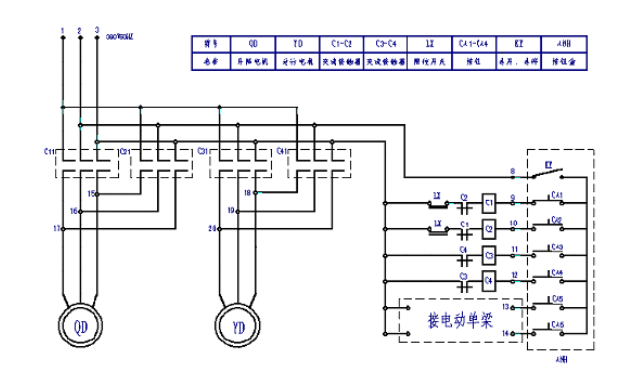

　　將起重機的吊鉤掛在吊環，按線路圖要求接好線路，(線路圖見附圖)。

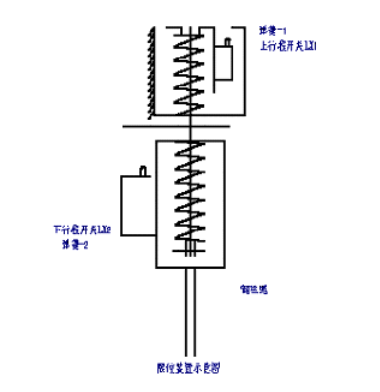

　　上下行程開關LX1、LX2都接在常閉觸頭上，將下行程開關LX2上螺栓調節好，使之正好壓住彈簧片，接好電機電源，調節好三相相位，按下開關KE、接通電源，電機運轉，將斗收攏。當收攏到較小位置時，鋼絲繩松馳、彈簧2回彈，使下行程開關LX2斷開，電機停止轉動。再按下KE關閉電源，將LX1調節到壓住彈簧片1，使常閉觸點接通，為打開抓斗作準備，按下KE接通電源、電機運轉抓斗打開。當抓斗打開到較大位置時，碰塊接觸，鋼絲繩放松，彈簧1使LX1由常閉為斷開，這時，下行程開關 LX2接通，為抓斗閉合作準備。在實際抓取物料時，應根據載荷的大小，調節好彈簧1、2的壓緊比度，一般說來,載荷越大，彈簧壓得越緊，其較大壓縮程度以抓斗抓到的允許重量為準。

　　使用維護注意事項：

　　1、使用時，先去掉抓斗上的固定塊使抓斗能開閉自如；

　　2、檢查各油孔部位并將黃油注滿；

　　3、檢查各聯接部位是否松勁，或松了，須先擰緊；

　　4、操作前將鋼絲繩調整，使抓斗處于自由的平衡狀態；

　　5、電動葫蘆使用要注意如下幾點：

　　①使用環境溫度為-20C~+ 40"C；相對溫度≤85%，在室外使用應加雨罩，不能用于有易燃、易爆及有熔化金屬，有爆炸危險、火災危險，酸、堿類、蒸氣的工作環境。

　　②使用前應檢查電源頻率和電壓與電動機銘牌上的參數是否相符合。

　　③通電時，必須注意電機軸的軸向竄動應該在1.5~ 2毫米的范圍內。運行時，剎車片不可與后端蓋相擦，斷電后剎車應正常制動。

　　④電動機應進行定期的清理和檢查，保持軸承中的潤滑情況良好。特別要注意剎車片的工作狀態，應保證剎車面清潔、干燥、無油污及粉塵。當軸向竄動大于3毫米，應進行調整。

　　⑤風動制動輪剎車片在長期工作后被磨損，需要調換剎車片。調換時，應保證新的剎車面與花鍵外徑同心，錐度與后端蓋相符，表面光潔。

　　⑥壓力彈簧在長期工作后可能疲勞，影響剎車效果，應檢查其工作長度下的彈力，過小應進行調整。

　　碟形彈簧在長期工作后尺寸可能變化，應進行檢查，尺寸偏小時，可能引起定轉子鐵芯相擦，應進行調整。

　　易損件：

　　1、抓斗架襯套；

　　2、耳板套；

　　3、下橫梁軸套；

　　4、滑輪軸；

　　5、滑軸小軸；

　　6、滑輪。
