產品介紹：

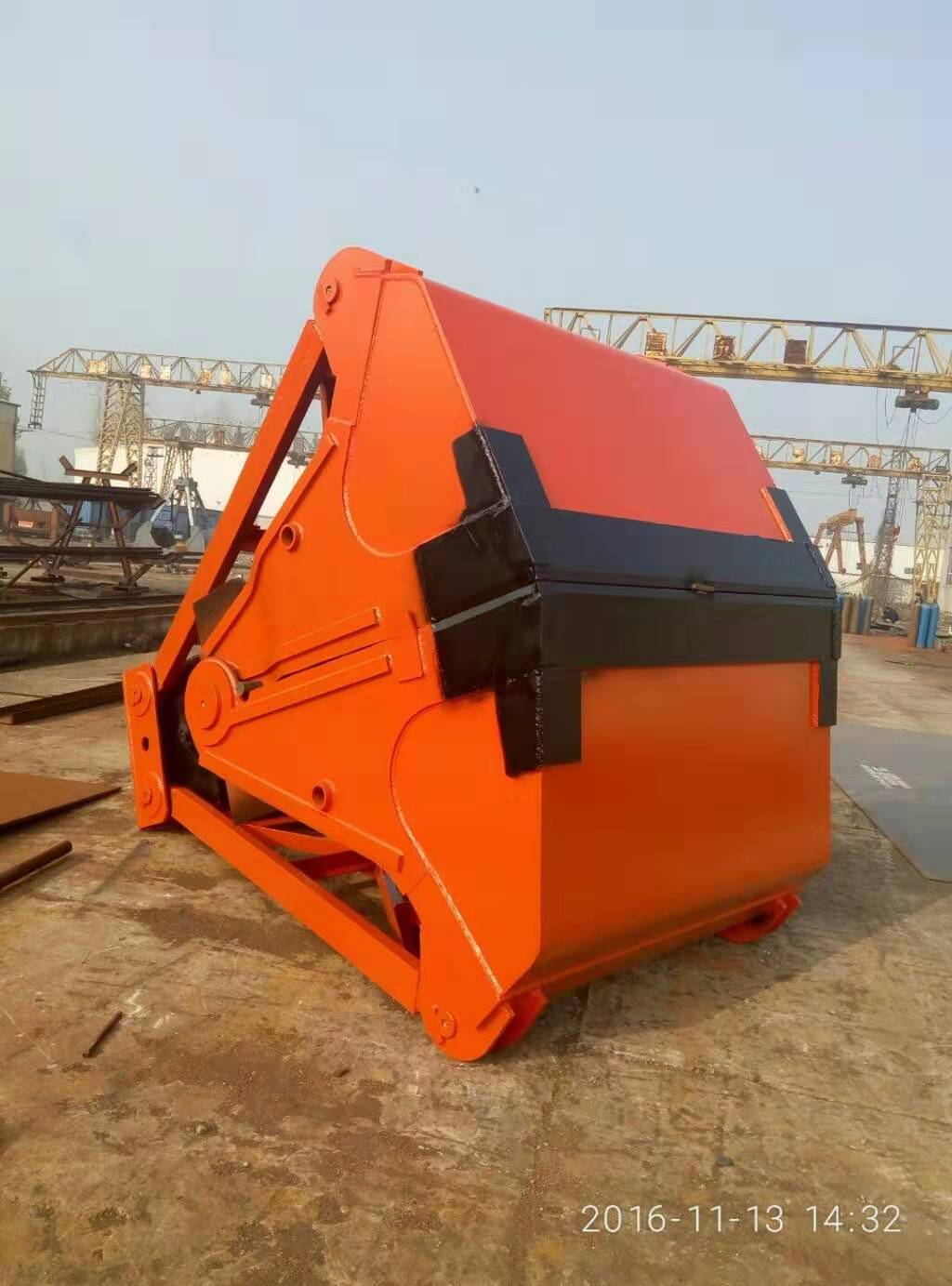

　　四繩抓斗是由起重機的卷抄揚繩數來決定的，比如說雙梁行車一般都是配備四繩襲抓斗，四繩抓斗由兩根支撐繩兩根開閉繩來完成工作的，所以四繩抓斗由頂百部平衡梁裝置來保證抓斗的平衡，無需度穩繩扣裝置。四繩抓斗的上下滑輪組數是雙繩抓斗的兩倍，問具體滑輪組數視倍率系答數而定。

　　四繩抓斗主要與橋式或門式起重機配合使用，配有兩套卷筒，用于抓取各種松散堆積物，進行裝卸、堆垛和裝料作業。

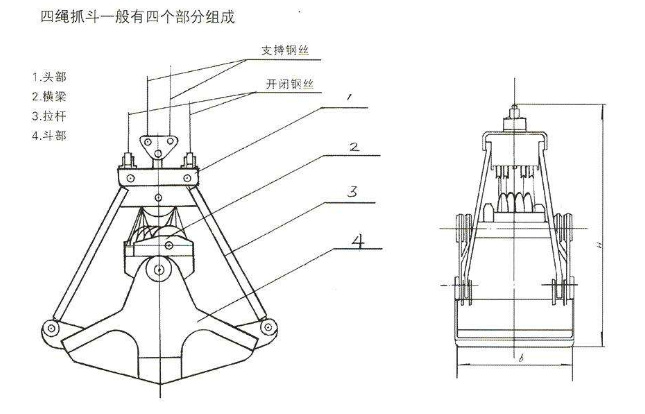

　　組成部分：

　　四繩抓斗構造主要由四個部件組成:

　　1、上橫梁(或稱頭部)

　　2、拉桿

　　3、下橫梁(或稱橫梁)

　　4、斗部

　　工作原理：

　　在橋式行車上，配有兩組電機卷筒(即電動葫蘆)，每組卷筒引出兩根鋼絲繩，其中兩根成一組分別生根在抓斗平衡架兩端作支持用，另一組鋼絲繩經過上橫梁的滑輪與下橫梁的滑輪，組成滑輪組，起開閉斗部作用。鋼絲繩的繞法見圖:

　　工作開始時，支持鋼絲繩將抓斗起吊在適當位置上，然后放下開閉鋼絲繩，這時靠下橫梁的自重迫使斗部以下橫梁大軸為中心將斗部打開，當斗部開至兩耳板的碰塊相撞時，即斗部打開到較大。開斗時，上橫梁滑輪和下橫梁滑輪中心距加大，然后支持鋼絲繩落下，將已打開的抓斗，落在要抓取的松散堆積物上面，再收攏開閉鋼繩，將上橫梁滑輪與下橫梁滑輪的中心距恢復到原來的位置，這樣完成了抓取物料過程。在閉合的斗部里已裝滿了物料，提升開閉鋼絲繩，整個抓斗亦被吊起，經行車移動到所需卸料場地上，開斗卸下所取的物料。

　　級別：

　　由于抓斗容積的大小不同，所抓取物料比重不同，我們通常把抓斗分成：輕型、中型、重型、超重型。

　　用途：

　　四繩抓斗主要是與橋式行車配套使用，用于抓取各類松散的堆積物，進行裝車、卸車、轉堆、加料等作業。

　　繞法：

　　在橋式行車上，分別配有兩組雙排繩圈筒，每組圈筒引出兩組鋼絲繩，其中一組兩根鋼絲繩分別捆扎在抓斗平衡架兩端的斜殼或（吊繩環與捆繩輪）上，作支持鋼繩用。另一組兩根作開閉鋼繩用，他們分別經過檔繩輪，頭部滑輪，下橫梁滑輪形成滑輪組，起著抓斗的開閉作用。

　　維護事項：

　　1、使用時，先去掉抓斗上的固定塊使抓斗能開閉自如；

　　2、檢查各油孔部位并將黃油注滿；

　　3、檢查各聯接部位是否松勁，或松了，須先擰緊；

　　4、操作前將鋼絲繩調整，使抓斗處于自由的平衡狀態；

　　5、各種類型抓斗，適合抓取物料簡介：

　　①輕型：例如U3、 U47等型號，適合抓各種煤及煤粉、煤灰粉狀熟石灰、高爐渣等；

　　②中型：例如U2、 U45、U50、U63等型號，適合抓錳礦、銅精礦、鋅精礦、鐵、鉛、鋅燒結塊、爐渣、砂、石灰、碎石等；

　　③重型：例如U1、U43、 U48等型號，適合抓鐵礦、鎂礦、銅礦、鉛精礦、白云石、塊狀熟石灰等。

　　易損件：

　　1、拉桿頭襯套

　　2、耳板襯套

　　3、橫梁滑輪軸

　　4、頭部滑輪軸

　　5、滑輪
